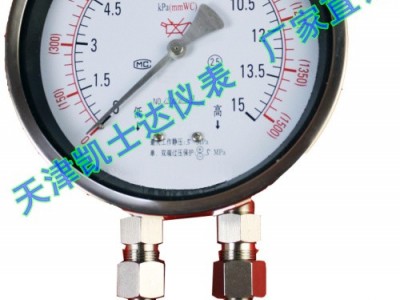

一、产品概述
CYJ-1双波纹管差压液位计主要应用于低温液体容器(贮槽、罐)的液位高度测量，如液氧、液氮、液态二氧化碳、液氩等，不做为计量器具使用,也可用于气体、液体的流量测试(瞬时).该产品可在船上使用。
二、结构原理
该产品在一个中心板两端连接低压波纹管组件和高压波纹管组件。波纹管组件内包括一对(或两对)弹簧元件，高、低压波纹管之间用一中心轴相连。该中心轴与装在中心板内扭力管组件正交，整个腔体充满工作液。扭力管组件的输出轴通过连杆机构与钟表系统连接，钟表系统的芯轴上安装指针，直接在圆刻度盘上指示读值。差压液位计的感测部分是基于位移平衡原理工作的，当工作介质液体(或气体)经过节流装置所产生的差压分别经过高压阀和低压阀进入感测部分的高压(HP)和低压(LP)时，由于压差作用使波纹管带动弹簧产生位移，由中心轴横向运动带动扭力管组件芯轴产生旋转运动，扭力管芯轴旋转通过钟表机构进行放大后带动指针旋转0～270，感测部件测得差压关系用毫米水柱(mmWC)或千帕(KPa)表示。
三、技术参数
1、公称尺寸：φ150
2、精度等级：2.5级。
3、测量范围：0～15kPa(0～1500mmWC) 0～100kPa(0～10000mmWC)
0～20kPa(0～2000mmWC) 0～125kPa(0～12500mmWC)
0～25kPa(0～2500mmWC) 0～150kPa(0～15000mmWC)
0～30kPa(0～3000mmWC) 0～200kPa(0～20000mmWC)
0～50kPa(0～5000mmWC) 0～250kPa(0～25000mmWC)
0～75kPa(0～7500mmWC) 0～400kPa(0～40000mmWC)
4、工作环境：
温度:-25 ~ +60℃ (船舶产品温度: -40～+70℃)
相对湿度:5% ~ 95%
大气压力:86Kpa ~ 106KPa
工作压力:2.5MPa
5、材料：表壳304 腔体304 波纹管316 机芯304
6、连接螺纹：
①内ZG1/4”
②外M20x1.5 内 G1/4”
③内NPT1/4”
④按用户要求
7、重量: 约3.5kg
四、安装使用
1、仪表应垂直安装，安装前须仔细核对规格型号，连接螺纹。
2、仪表背后安装板有4个φ10.5安装孔，用4颗M10螺钉固定于
固定场所。
3、安装时注意表面要垂直于地面，注意高低压不得反接，“＋”为高压，“－”为低压。安装时要小心谨慎，不可碰撞和敲打。
4、使用时为防止仪表损坏,应严格遵守开停表步骤:
①仪表安装完毕后，高、低压阀、平衡阀处于关闭状态。
②使用时首先打开平衡阀，然后慢慢开启高压阀、低压阀，关闭平衡阀， 此时仪表所示数值即为所测系统的压力差值，（或液位高度值）。
③仪表停止使用应先开启平衡阀，再关闭高压阀、低压阀，关闭平衡阀。
五、维护保养
定期检查高低压阀门及阀门接头是否有泄露，如需拆卸和维修，必须由专业人员进行。
1、安装管路应符合规格和技术要求。
2、安装前必须清洗一次管路,并保证管路畅通。
3、严格检查管路、接头、阀门等，发现泄露应及时修理，否则将严重影响仪表的正常运行和寿命。
4、检查差压液位计的指针，指针应保持在零点刻度线上，有少量偏差时，可将指针重新调整，此时精度基本上不受影响，若偏差过大,应查明原因处理。
5、在高低压阀门、平衡阀开启使用时，应符合操作规程,以免单向受压。
六、订货须知
订货时请注明规格型号、测量范围、工作压力（静压值）、连接螺纹等，有其它要求请特别说明。七、售后服务
欢迎用户反馈产品使用中的相关信息，如用户在安装、使用、检定中遇有疑难，凯士达公司及时给予技术支持。我公司产品自出厂之日起一年内正常使用条件下出现的质量问题，公司负责免费维修或更换，一年之外酌情收取成本费用，用户需要服务时请提供产品型号及出厂编号。更多产品资料，欢迎来电咨询，张工 13821038067诚挚为您服务！
